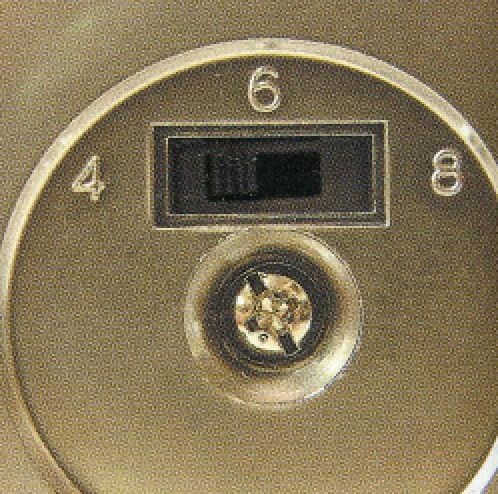

Если Ваш автомобиль не оснащен тахометром, то Вам его обязательно нужно установить. Он не только будет оповещать Вас об опасном приближении оборотов двигателя к предельно допустимым, но Вы всегда сможете проверить холостые обороты, будете знать, когда Вам целесообразно переключаться на высшую передачу при разгоне или на низшую передачу при движении в тяжелых условиях, И вообще, это очень красиво. На обратной стороне тахометра установите переключатель в соответствии с числом цилиндров Вашего двигателя. Наш двигатель имеет четыре цилиндра. (рис.01)

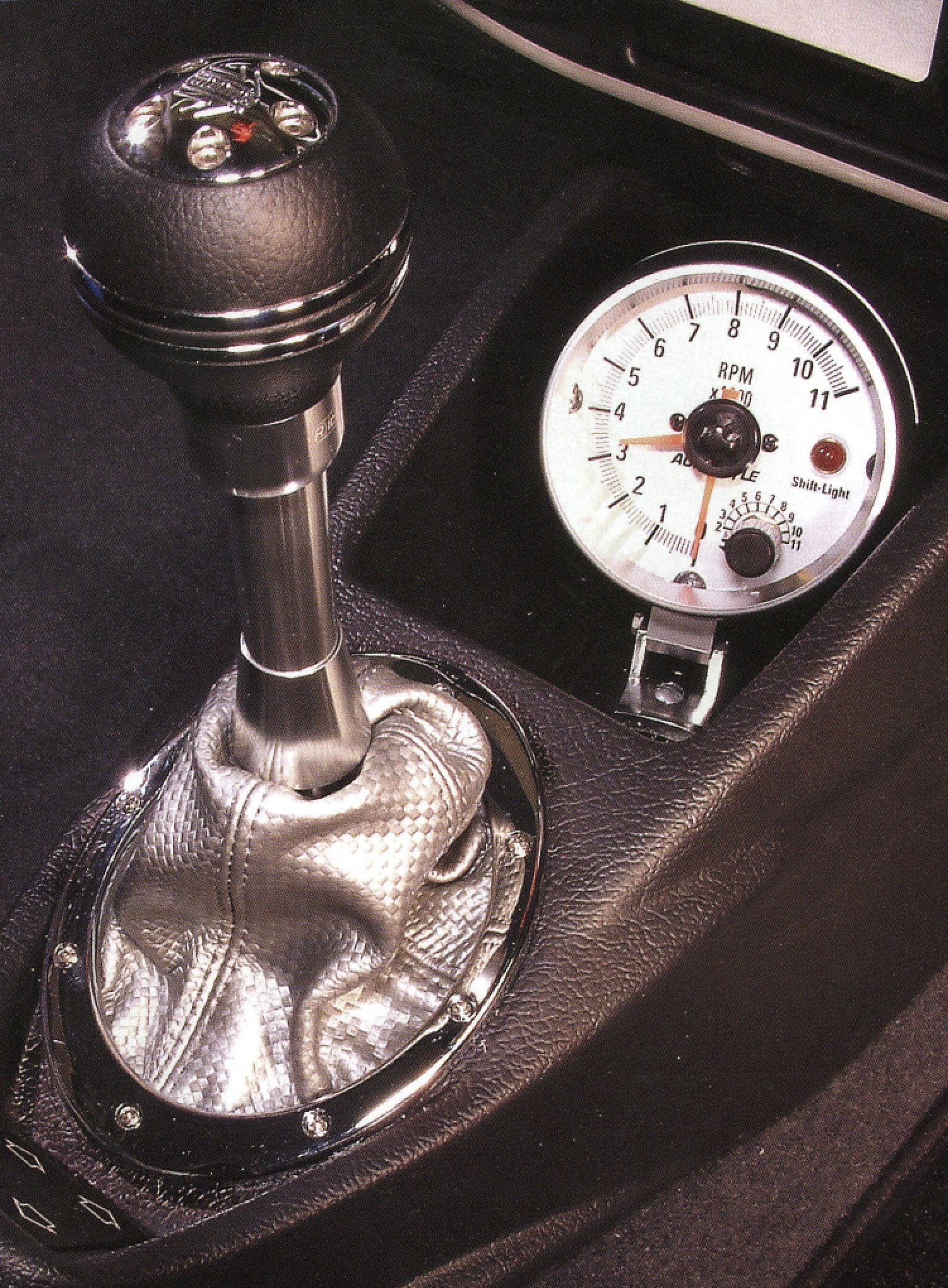

Затем решите, где Вы его установите. Лучше там, где его хорошо видно, и мы решили установить его на центральной консоли. (рис.02)

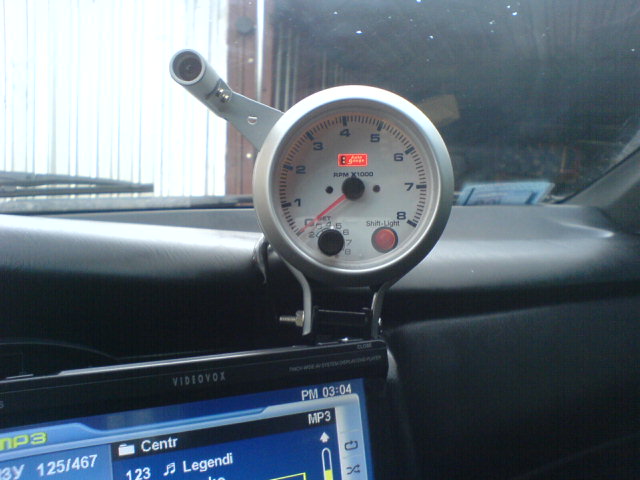

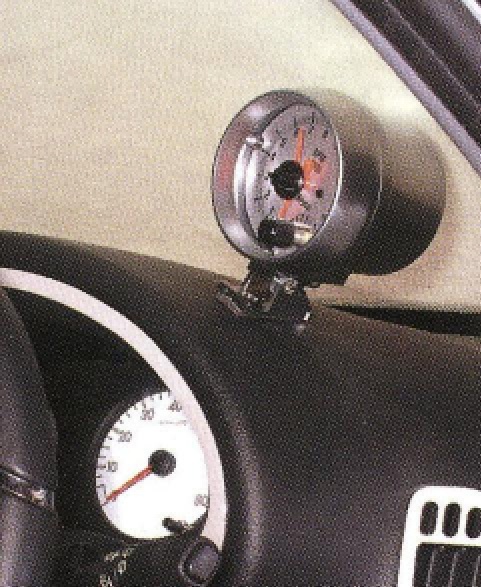

Можно также установить его где-нибудь на передней стойке или на панели приборов. (рис.03)

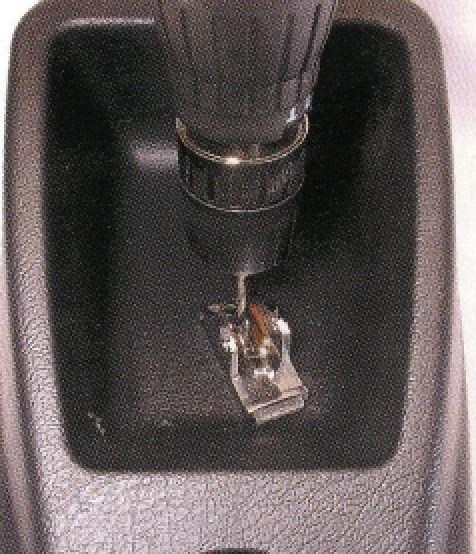

Если Вам требуется снять какие-то панели облицовки, чтобы просверлить отверстия для установки прибора, сделайте это сейчас. Пользуясь установочным кронштейном тахометра как кондуктором, просверлите нужные отверстия. (рис.04)

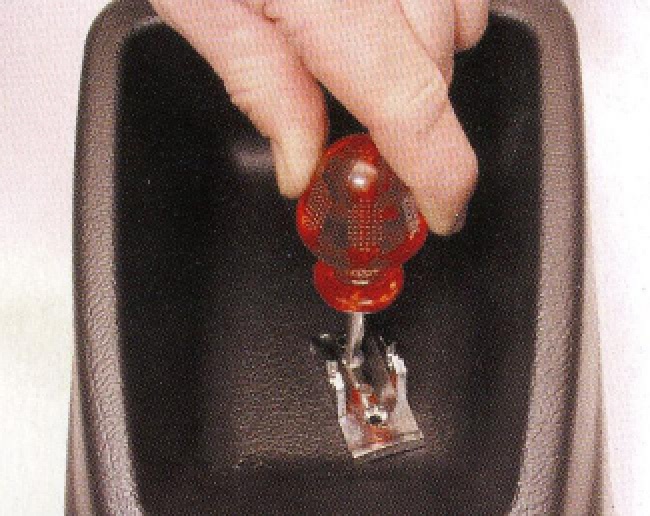

Закрепите кронштейн прибора двумя винтами и фиксаторами. (рис.05)

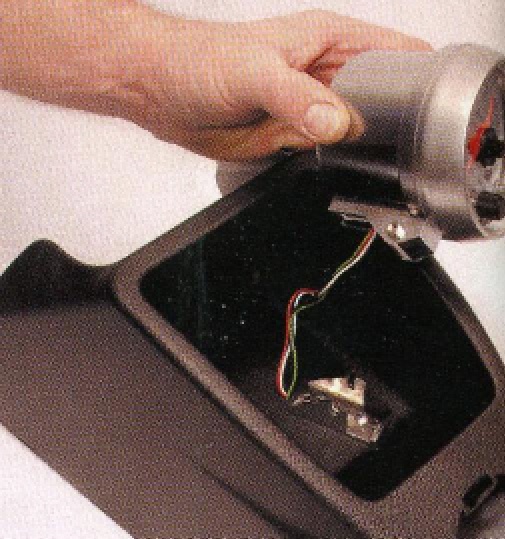

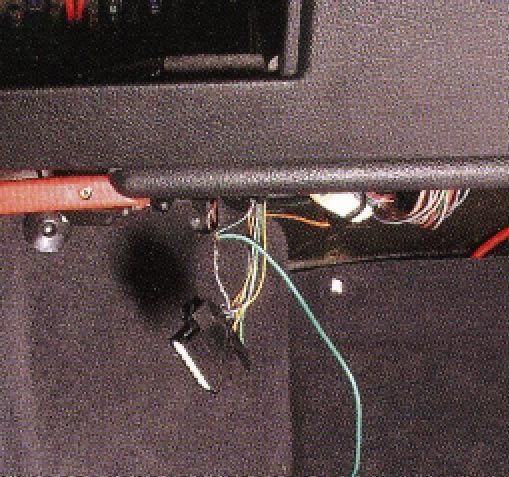

Теперь просверлите дополнительное отверстие для ввода проводки. Закрепите тахометр на кронштейне и протащите проводку сквозь отверстие.(рис.06)
Для работы тахометра нужны четыре провода. Первый из них - провод заземления, который можно присоединить в любом удобном месте кузова. (рис.07)

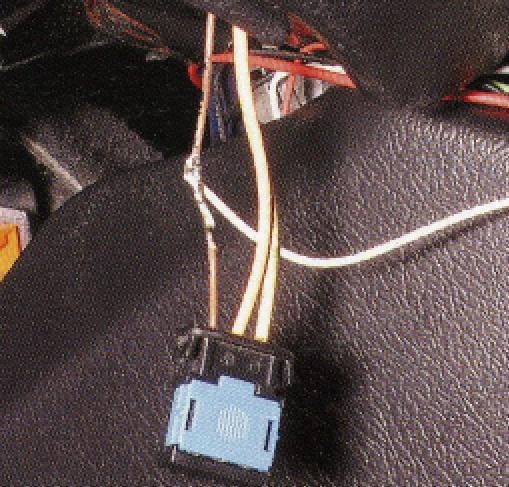

На нашем авто мы взяли зеленый провод датчика оборотов двигателя (сигнальный провод) и срастили его с серым проводом на обратной стороне диагностического разъема рядом с коробкой предохранителей. Если Вы хотите поступить так же, уточните проводку по схеме электрооборудования Вашего авто. (рис.08)
Возьмите белый провод тахометра и срастите его с коричневым проводом подсветки с задней стороны прикуривателя. (рис.09)
Наконец, Вам надо присоединить последний (красный) провод тахометра к контакту замке зажигания, на котором появляется положительное напряжение при включении зажигания. Теперь соберите все, что было разобрано, (рис.10) и дело сделано. (рис.11)
